深水曝氣攪拌兩用機安裝、使用、維護說明書
概述：
SBJ型深水曝氣攪拌機是機電技術和生化技術的集成產品，它專為解決高濃度有機廢水，在生化處理過程中實現高效率充氧的專用設備；主機采用雙速電機設計，具有高速曝氣低速攪拌的雙重功效，加之潛水深度可達20m的卓越工作性能，是傳統曝氣設備無可替代的產品
SBJ型深水曝氣攪拌機主要應用在硝化/反硝池、SBR反應池、污泥池、氧化塘以及需要進行深水曝氣攪拌和要求氧轉移率高的場所。
型號說明：
結構特點:

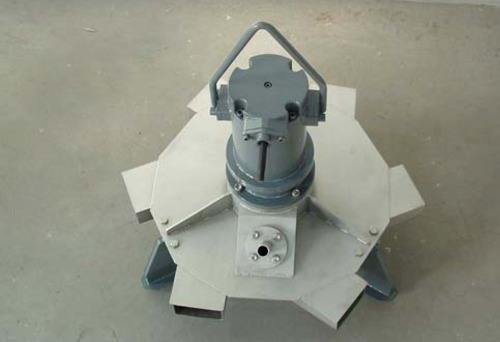

SBJ產品由潛水電機、減速裝置、葉輪、混合室、底座、輸氣管、起吊鏈組成。如圖
1.深水： 由于采用深水電機密封技術，使曝氣池在垂直方向布置，池深可達20m,這樣可節約占地面積、減少空氣污染；由于水深，空氣在水中停留時間長，加入水下溫度均衡，故氧轉移率高。
2.曝氣： SBJ產品由供氣系統和高速攪拌機組成的曝氣，實際充氧能力是通過進氣與水的混合機能完成的，因此，只要控制好水氣混合比和工作時間，就可達到所需的佳連續穩定的曝氣性能；這使生化處理工藝的自動控制系統變得簡單、可靠。實驗證明，在SBJ工作的水面可見氣泡密實均勻。由于葉輪在高速運動狀態下形成的負壓還增加了該機的自吸功能，從而提高了整機的動效率。
3、攪拌： SBJ產品作為池底曝氣攪拌設備，它利用開放式的葉輪結構設計，無堵塞之憂，在完成高速曝氣后可自動切換到低速狀態作為攪拌混合設備，沿圓周出口處可保持3-5m／s的流速，通過池壁的反射在水下形成環流能有效地防止懸浮物的沉降。
4、安裝： SJ產品依靠自重定位，一體化的吊裝設計無需任何輔助配件，布置靈活。在無需排水和不中斷工藝運行的情況下可實現快速吊裝。
除了以上四大特點外，它還具有土建投資少、操作簡單、運行維護費用低等優點；采用雙重機械密封設計和多項電氣保護功能，使用更安全、可靠。
主要技術參數及部分特性曲線 :
型號 |
電機額定功率（kW） |
自重 |
設備總高（H） |
直徑（φA） |
可安裝水深 |
SBJ3/5.5-D |
3/5.5 |
550 |
1600 |
1430 |
4～20 |
SBJ4/7.5-D |
4/7.5 |
800 |
1800 |
1830 |
4～20 |
SBJ5.5/11-D |
5.5/11 |
850 |
1800 |
1830 |
4～20 |
SBJ7.5/15-D |
7.5/15 |
1650 |
2100 |
2300 |
4～20 |
SBJ10/20-D |
10/20 |
1700 |
2200 |
2300 |
4～20 |
起吊安裝：
1 試運轉
開機前，由合格專業人員檢查整個系統，確保符合相關規范要求。將電機電纜與電源進行正確接線。
首次調試時，必須檢查葉輪的旋轉方向是否正確。方法是：將潛水曝氣攪拌機接通電源，從葉輪向電機方向看，葉輪應為順時針方向運轉。如旋轉方向不正確，更換電源電纜的兩相。如有多臺攪拌機時，應對每臺攪拌機的旋向進行單獨檢查。
注意：檢查旋轉方向時，不要靠近旋轉的葉輪，以確保旋轉的葉輪不傷害工作人員。
2 安裝
在試運轉正常后，切斷電源。開始安裝曝氣攪拌機：a曝氣攪拌機依靠自重定位安裝于地底中心位置；b在大面積的曝氣池中，可采用氣浮升降法安裝；c起吊可用汽車吊或用設在池邊的手動卷揚裝置完成；d水下進氣管采用軟管通過法蘭與池邊的風機管聯結。
確保電纜在曝氣攪拌機運行時，不被卷入葉輪中！
設備維護與保養：
曝氣攪拌機在出廠前減速箱內已注油。第一次運轉100小時后應更換新油，以后可每3-6個月更換一次。潤滑油牌號為90號工業齒輪油或20號機械油。加油量約為1.2升。
換油應按下列方法進行：
把曝氣攪拌機放置好，松開上下兩只螺塞，放出潤滑油，然后用洗滌油清洗油室，再注入新油，換上新的O型圈，將螺塞旋緊。
如果換下的油中發現有水（呈奶狀乳化液），按規定清洗油室，再注入新油，換上新的O型圈，將螺塞旋緊。三星期后必須重新檢查一次，如果油又變成奶狀乳化液，應檢查機械密封件，必要時應進行更換（請與我公司或維修服務部聯系）。
萬一運轉時發生不能確定原因的故障，請不要采取臨時湊合的辦法，也不要私自亂拆亂修，應與我公司聯系。 |
